در حوزه فناوری فرکانس رادیویی (RF)، تضعیف کننده های RF نقش مهمی در کنترل قدرت سیگنال دارند. یکی از مهمترین پارامترهای مرتبط با تضعیف کننده های RF، افت درج است. بهعنوان یک تامینکننده پیشرو در تضعیفکنندههای RF، من هیجانزده هستم که در مورد مفهوم از دست دادن درج، اهمیت آن و چگونگی تأثیر آن بر عملکرد سیستمهای RF تحقیق کنم.
درک از دست دادن درج
تلفات درج یک معیار اساسی است که برای تعیین کمیت کاهش قدرت سیگنال استفاده میشود که وقتی دستگاهی مانند تضعیف کننده RF در خط انتقال قرار میگیرد، اتفاق میافتد. معمولاً در دسی بل (dB) بیان می شود و نشان دهنده نسبت توان ورودی به توان خروجی دستگاه است. از نظر ریاضی، تلفات درج (IL) را می توان با استفاده از فرمول زیر محاسبه کرد:
[IL = 10 \log_{10}\left(\frac{P_{in}}{P_{out}}\right)]
جایی که (P_{in}) توان ورودی و (P_{out}) توان خروجی است.
به عنوان مثال، اگر یک تضعیف کننده RF دارای افت ورودی 3 دسی بل باشد، به این معنی است که توان خروجی نیمی از توان ورودی است. به عبارت دیگر، قدرت سیگنال 50٪ کاهش می یابد.
چرا از دست دادن درج اهمیت دارد
از دست دادن درج یک پارامتر حیاتی در سیستم های RF به دلایل مختلف است. اولاً، مستقیماً بر نسبت سیگنال به نویز (SNR) سیستم تأثیر می گذارد. تلفات زیاد درج می تواند منجر به کاهش SNR شود که می تواند عملکرد سیستم را کاهش داده و آن را مستعد تداخل کند.
ثانیاً، از دست دادن درج می تواند بر کارایی کلی سیستم تأثیر بگذارد. در یک برنامه حساس به انرژی، مانند یک سیستم ارتباط بی سیم، از دست دادن بیش از حد درج می تواند منجر به افزایش مصرف انرژی و کاهش عمر باتری شود.
در نهایت، از دست دادن درج میتواند بر دقت اندازهگیریها در کاربردهای آزمایش و اندازهگیری RF نیز تأثیر بگذارد. از دست دادن درج بالا می تواند باعث ایجاد خطا در نتایج اندازه گیری شود که منجر به داده های نادرست و نتیجه گیری های غیر قابل اعتماد می شود.
عوامل موثر بر از دست دادن درج
عوامل متعددی می توانند بر از بین رفتن یک تضعیف کننده RF تأثیر بگذارند. این موارد عبارتند از:
- فرکانس: تلفات درج معمولاً وابسته به فرکانس است، به این معنی که با فرکانس کاری تضعیف کننده تغییر می کند. به طور کلی، از دست دادن درج با افزایش فرکانس افزایش می یابد.
- مقدار تضعیف: هر چه مقدار تضعیف تضعیف کننده بیشتر باشد، تلفات درج بیشتر می شود. این به این دلیل است که یک مقدار تضعیف بالاتر به این معنی است که قدرت سیگنال بیشتری توسط تضعیف کننده جذب یا تلف می شود.
- نوع تضعیف کننده: انواع مختلف تضعیف کننده های RF مانند تضعیف کننده های ثابت، تضعیف کننده های متغیر و تضعیف کننده های پله ای ممکن است ویژگی های تلفات ورودی متفاوتی داشته باشند. به عنوان مثال، تضعیف کننده های متغیر ممکن است به دلیل اجزای اضافی و پیچیدگی موجود در طراحی، تلفات بیشتری نسبت به تضعیف کننده های ثابت داشته باشند.
- تلورانس های تولید: تلورانس های ساخت نیز می توانند بر از دست دادن درج یک تضعیف کننده RF تأثیر بگذارند. تغییرات در ابعاد فیزیکی، خواص مواد، و مقادیر اجزای تضعیف کننده می تواند منجر به تفاوت در افت درج بین واحدهای جداگانه شود.
اندازه گیری تلفات درج
اندازه گیری تلفات درج مرحله مهمی در طراحی، آزمایش و اعتبار سنجی تضعیف کننده های RF است. روش های مختلفی برای اندازه گیری تلفات درج وجود دارد، از جمله:
- تحلیلگر شبکه: تحلیلگر شبکه ابزاری است که معمولاً برای اندازه گیری تلفات درج استفاده می شود. میتواند اندازهگیری دقیق و دقیقی از تلفات درج در طیف گستردهای از فرکانسها ارائه دهد.
- برق سنج: برای اندازه گیری تلفات ورودی نیز می توان از پاور سنج استفاده کرد. با اندازه گیری توان ورودی و خروجی تضعیف کننده، می توان با استفاده از فرمولی که قبلا ذکر شد، تلفات درج را محاسبه کرد.
- آنالایزر طیف: با مقایسه طیف ورودی و خروجی تضعیف کننده می توان از یک آنالایزر طیف برای اندازه گیری تلفات درج استفاده کرد. این روش به ویژه برای اندازه گیری تلفات درج در فرکانس های خاص یا در یک باند فرکانسی خاص مفید است.
کنترل از دست دادن درج
ما بهعنوان تامینکننده تضعیفکنندههای RF، اهمیت کنترل تلفات درج برای اطمینان از عملکرد بهینه محصولات خود را درک میکنیم. برای رسیدن به این هدف، ما از چندین تکنیک و استراتژی استفاده می کنیم، از جمله:
- تکنیک های طراحی و ساخت پیشرفته: ما از تکنیکهای طراحی و ساخت پیشرفته استفاده میکنیم تا تلفات تضعیفکنندههای خود را به حداقل برسانیم. این شامل بهینه سازی طرح مدار، استفاده از مواد با کیفیت بالا و اجرای فرآیندهای ساخت دقیق است.
- تلورانس های تولیدی محدود: ما تلورانسهای تولیدی را محدود میکنیم تا اطمینان حاصل کنیم که تلفات تضعیفکنندههای ما سازگار و در محدودههای مشخصشده است. این به اطمینان از قابلیت اطمینان و عملکرد محصولات ما کمک می کند.
- تست و اعتبارسنجی: ما آزمایشها و اعتبارسنجی گستردهای را بر روی تضعیفکنندههای خود انجام میدهیم تا اطمینان حاصل کنیم که آنها با مشخصات تلفات ورودی مورد نیاز مطابقت دارند. این شامل استفاده از تجهیزات و تکنیک های آزمایشی پیشرفته برای اندازه گیری تلفات درج در فرکانس های مختلف و تحت شرایط عملیاتی مختلف است.
طیف تضعیف کننده های RF ما
ما در شرکت ما طیف گسترده ای از تضعیف کننده های RF را برای رفع نیازهای متنوع مشتریان خود ارائه می دهیم. سبد محصولات ما شامل:

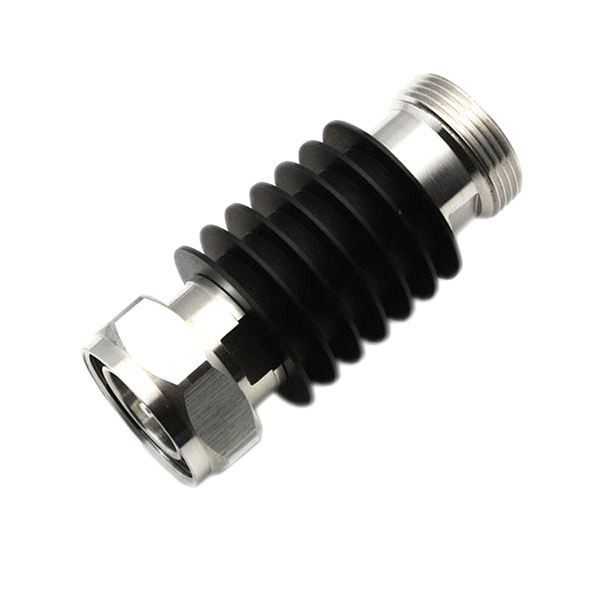

- تضعیف کننده مایکروویو: تضعیف کننده های مایکروویو ما برای استفاده در کاربردهای فرکانس بالا، مانند سیستم های ارتباطی مایکروویو، سیستم های رادار، و سیستم های ارتباطی ماهواره ای طراحی شده اند. آنها تلفات درج کم، دقت تضعیف بالا و پایداری دمای عالی را ارائه می دهند.
- تضعیف کننده نوع DIN: تضعیف کننده های نوع DIN ما برای استفاده در سیستم های RF و مایکروویو طراحی شده اند که به سطح بالایی از عملکرد و قابلیت اطمینان نیاز دارند. آنها در انواع مختلفی از مقادیر تضعیف و انواع رابط موجود هستند و تلفات درج کم، قابلیت مدیریت توان بالا و افت بازگشت عالی را ارائه می دهند.
- طراحی تضعیف کننده Rf: ما همچنین خدمات طراحی تضعیف کننده RF سفارشی را برای برآوردن نیازهای خاص مشتریان خود ارائه می دهیم. تیم طراحی باتجربه ما میتواند از نزدیک با شما همکاری کند تا یک راهحل تضعیفکننده سفارشی ایجاد کند که مشخصات دقیق و الزامات عملکرد شما را برآورده کند.
نتیجه گیری
تلفات درج یک پارامتر حیاتی در سیستم های RF است و نقش مهمی در تعیین عملکرد و کارایی تضعیف کننده های RF ایفا می کند. ما به عنوان یک تامین کننده پیشرو در تضعیف کننده های RF، متعهد به ارائه محصولات با کیفیت بالا به مشتریان خود هستیم که تلفات درج کم، دقت تضعیف بالا و پایداری دمایی عالی را ارائه می دهند.
اگر در بازار تضعیف کننده های RF هستید یا در مورد از دست دادن درج یا سبد محصولات ما سؤالی دارید، لطفاً با ما تماس بگیرید. تیم کارشناسان ما برای کمک به شما در مورد نیازهای تضعیف کننده RF و ارائه اطلاعات و پشتیبانی لازم برای تصمیم گیری آگاهانه در دسترس شما هستند. ما مشتاقانه منتظر همکاری با شما و کمک به شما در دستیابی به اهداف سیستم RF خود هستیم.
مراجع
- پوزار، DM (2012). مهندسی مایکروویو (ویرایش چهارم). وایلی.
- Collin, RE (2001). مبانی مهندسی مایکروویو (ویرایش دوم). مک گراو هیل.
- گوپتا، کی سی، گارگ، آر.، باهل، آی جی، و بهارتیا، پی. (2013). Microstrip Lines and Slotlines (ویرایش دوم). خانه آرتک.
