موج موج در فیلتر RF چیست؟

در قلمرو فن آوری فرکانس رادیویی (RF) ، فیلترهای RF نقش مهمی در شکل گیری و کنترل جریان سیگنال های الکترومغناطیسی دارند. یک مفهوم مهم مرتبط با فیلترهای RF "موج دار" است. من به عنوان یک تأمین کننده فیلتر RF ، اغلب در مورد اینکه ریپل چیست و اهمیت آن در عملکرد فیلترهای RF از من سؤال می شود. در این پست وبلاگ ، من به جزئیات Ripple در یک فیلتر RF می پردازم ، تعریف آن ، علل ، اثرات و چگونگی تأثیر آن بر عملکرد کلی سیستم های RF را توضیح می دهم.

تعریف ریپل در یک فیلتر RF

ریپل در یک فیلتر RF به تغییرات کوچک یا نوسانات در دامنه پاسخ فرکانس فیلتر در بند بند آن اشاره دارد. Passband دامنه فرکانس هایی است که فیلتر به گونه ای طراحی شده است که با حداقل میرایی از طریق آن امکان پذیر است. در حالت ایده آل ، یک فیلتر RF دارای یک پاسخ فرکانس کاملاً مسطح در داخل باند است ، به این معنی که تمام فرکانس های موجود در این محدوده با همان سود یا میرایی منتقل می شوند. با این حال ، در واقعیت ، دستیابی به چنین پاسخ مسطح کاملی چالش برانگیز است ، و همیشه در دامنه سیگنال با عبور از فیلتر ، تغییرات کمی در دامنه سیگنال وجود دارد.

این تغییرات در دسی بل (DB) اندازه گیری می شود و به طور معمول به عنوان موج موج اوج - به - اوج مشخص می شود. به عنوان مثال ، اگر یک فیلتر دارای موج دارنده ای از 0.5 دسی بل باشد ، به این معنی است که دامنه سیگنال در داخل باند می تواند تا 0.5 دسی بل از میانگین یا مقدار اسمی متفاوت باشد.

علل موج دار در فیلترهای RF

عوامل مختلفی وجود دارد که می تواند باعث ایجاد موج در فیلتر RF شود:

تحمل مؤلفه

فیلترهای RF از اجزای مختلف منفعل مانند سلف ، خازن و مقاومت تشکیل شده اند. این مؤلفه ها تحمل ذاتی در ارزش های خود دارند. به عنوان مثال ، یک خازن ممکن است یک مقدار خازن مشخص 10 PF داشته باشد ، اما در واقعیت ، ارزش واقعی آن می تواند در هر جایی در محدوده تحمل خاصی باشد ، می گویند 5 ±. این تغییرات کوچک در مقادیر مؤلفه می تواند منجر به تفاوت در پاسخ فرکانس فیلتر شود و در نتیجه موج موج ایجاد شود.

اثرات انگلی

اجزای موجود در یک فیلتر RF همچنین اثرات انگلی را نشان می دهند. سلف ها ممکن است دارای ظرفیت انگلی باشند و خازن ها ممکن است القاء انگلی داشته باشند. این عناصر انگلی می توانند با مدار فیلتر در نظر گرفته شده تعامل داشته باشند و باعث انحراف از پاسخ فرکانس ایده آل شوند و به موج دار کمک کنند.

پیچیدگی طراحی فیلتر

طراحی یک فیلتر RF یک فرآیند پیچیده است که شامل تجارت بین پارامترهای مختلف عملکرد است. برخی از توپولوژی های فیلتر ، مانند فیلترهای Chebyshev ، به گونه ای طراحی شده اند که دارای یک رول تندتر در لبه های بند بند هستند اما با هزینه افزایش موج در داخل گذرگاه. در مقابل ، فیلترهای Butterworth به دلیل پاسخ حداکثر مسطح مسطح شناخته شده اند اما دارای یک رول تدریجی تر هستند. انتخاب توپولوژی فیلتر و رویکرد طراحی می تواند به میزان قابل توجهی بر میزان موج موج تأثیر بگذارد.

اثرات موج دار بر عملکرد فیلتر RF

وجود ریپل در یک فیلتر RF می تواند چندین اثر در عملکرد آن داشته باشد:

اعوجاج سیگنال

ریپل می تواند باعث تحریف سیگنال عبور از فیلتر شود. از آنجا که فرکانسهای مختلف در گذرگاه از نظر دامنه متفاوت است ، دامنه نسبی اجزای فرکانس یک سیگنال پیچیده می تواند تغییر کند. این می تواند به تحریف شکل موج سیگنال منجر شود ، که ممکن است در برنامه هایی که وفاداری سیگنال بسیار مهم است ، مانند انتقال صوتی یا تصویری با کیفیت بالا ، غیرقابل قبول باشد.

ظرفیت کانال

در سیستم های ارتباطی ، Ripple می تواند ظرفیت کانال را محدود کند. اگر موج موج خیلی بزرگ باشد ، می تواند تمایز بین کانال های فرکانس مختلف در قسمت گذر را دشوار کند. این می تواند منجر به تداخل بین کانال های مجاور و کاهش ظرفیت کلی سیستم ارتباطی شود.

حساسیت به سیستم

Ripple همچنین می تواند بر حساسیت یک سیستم RF تأثیر بگذارد. به عنوان مثال ، در یک گیرنده ، اگر فیلتر دارای موج دار قابل توجهی باشد ، سیگنال دریافت شده ممکن است سطح متفاوتی از میرایی را در داخل گذر تجربه کند. این امر می تواند تشخیص سیگنال های ضعیف و کاهش حساسیت سیستم را دشوارتر کند.

در انواع مختلف فیلترهای RF موج بزنید

بیایید نگاهی بیندازیم که چگونه ریپل در انواع مختلف فیلترهای RF تجلی می یابد:

باند - فیلترهای عبور

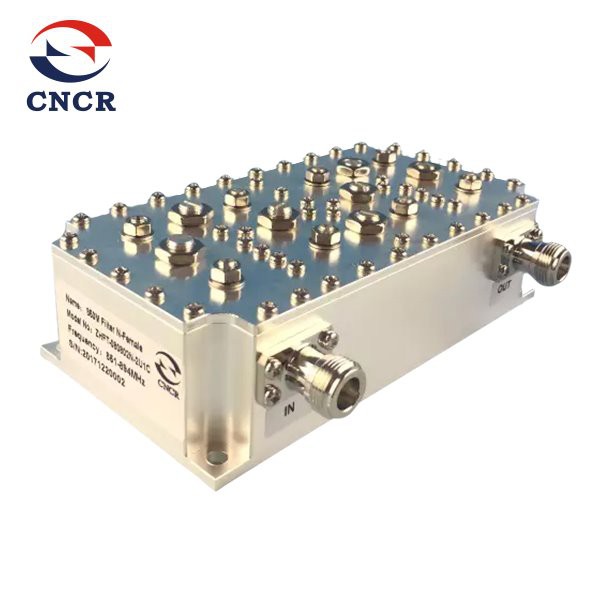

فیلتر عبور باند RFطراحی شده اند تا طیف خاصی از فرکانس ها را در حالی که فرکانس های خارج از این محدوده را کاهش می دهند ، عبور کنند. Ripple در یک باند - فیلتر عبور می تواند بر کیفیت سیگنال های موجود در قسمت Passband تأثیر بگذارد. برای برنامه هایی مانند ارتباطات بی سیم ، که در آن چندین کانال در داخل باند وجود دارد ، موج بیش از حد می تواند منجر به تداخل بین کانال ها شود.

فیلترهای SMA RF

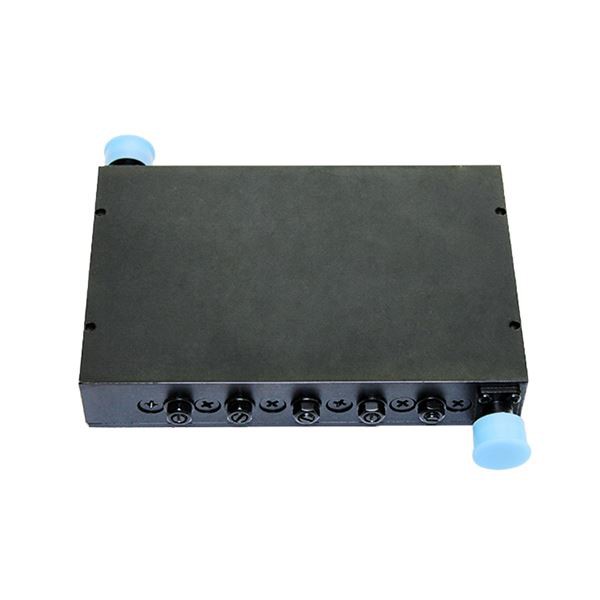

فیلتر SMA RFنوعی فیلتر RF است که از اتصالات SMA استفاده می کند ، که معمولاً در برنامه های فرکانس بالا استفاده می شوند. ریپل در فیلترهای SMA RF از اهمیت ویژه ای برخوردار است زیرا این فیلترها اغلب در سیستمهایی استفاده می شوند که سیگنال های فرکانس بالا باید به طور دقیق فیلتر شوند. هر موج موج می تواند تأثیر قابل توجهی در عملکرد سیستم کلی داشته باشد.

فیلترهای گروه باند

فیلتر RF Bandstopطراحی شده اند تا طیف خاصی از فرکانس ها را رد کنند در حالی که اجازه می دهد فرکانس های خارج از این محدوده عبور کند. ریپل در یک فیلتر Bandstop می تواند بر ویژگی های رد فیلتر تأثیر بگذارد. اگر موج موج قابل توجهی در داخل باند وجود داشته باشد ، به این معنی است که ممکن است فیلتر قادر به رد کردن تمام فرکانس های موجود در نوار در نظر گرفته شده نباشد و منجر به نشت سیگنال های ناخواسته شود.

کنترل موج در فیلترهای RF

ما به عنوان یک تأمین کننده فیلتر RF ، ما از تکنیک های مختلفی برای کنترل و به حداقل رساندن ریپل در فیلترهای خود استفاده می کنیم:

انتخاب دقیق مؤلفه

ما با دقت قطعات با تحمل های محکم را انتخاب می کنیم تا تأثیر تغییرات مؤلفه در پاسخ فرکانس فیلتر را کاهش دهیم. با استفاده از مؤلفه های با کیفیت بالا ، می توانیم به عملکرد فیلتر پایدار و سازگار تر با موج کمتر برسیم.

تکنیک های طراحی پیشرفته

مهندسان ما برای بهینه سازی طراحی فیلتر از تکنیک های پیشرفته طراحی و ابزارهای شبیه سازی استفاده می کنند. این شامل استفاده از نرم افزار طراحی رایانه (CAD) برای مدل سازی مدار فیلتر و تجزیه و تحلیل پاسخ فرکانس آن است. با تنظیم خوب - تنظیم پارامترهای طراحی ، می توانیم موج را به حداقل برسانیم در حالی که هنوز هم سایر نیازهای عملکردی مانند Roll - Off و از دست دادن درج را برآورده می کنیم.

پست - تست و تنظیم ساخت

پس از تولید ، هر فیلتر کاملاً آزمایش می شود تا اندازه گیری موج و سایر پارامترهای عملکرد آن اندازه گیری شود. در صورت لزوم ، ما برای تنظیم ویژگی های فیلتر و کاهش موج موج ، تنظیمات پستی را انجام می دهیم. این ممکن است شامل پیرایش مقادیر برخی از اجزای خاص یا ایجاد تنظیمات کوچک در مدار فیلتر باشد.

اهمیت مشخصات موج دار برای مشتریان

برای مشتریان ، درک مشخصات موج دار یک فیلتر RF بسیار مهم است. این به آنها کمک می کند تا فیلتر مناسب را برای برنامه خاص خود انتخاب کنند. در برنامه هایی که وفاداری سیگنال از اهمیت بالایی برخوردار است ، مانند ارتباطات ماهواره ای یا سیستم های صوتی بالا ، فیلتر با موج دار کم مورد نیاز است. از طرف دیگر ، در بعضی از برنامه ها که یک رول شیب دار - خاموش تر از یک بند کاملاً مسطح بسیار مهم است ، ممکن است یک فیلتر با موج دار کمی بالاتر قابل قبول باشد.

پایان

ریپل یک مفهوم مهم در دنیای فیلترهای RF است. این یک اندازه گیری از تغییرات در دامنه پاسخ فرکانس فیلتر در گذرگاه است و می تواند اثرات قابل توجهی در عملکرد سیستم های RF داشته باشد. ما به عنوان یک تأمین کننده فیلتر RF ، ما متعهد هستیم که فیلترهای با کیفیت بالا را با موج دار کنترل شده چاه تهیه کنیم. با درک علل ، اثرات و روشهای کنترل Ripple ، ما می توانیم به مشتریان خود کمک کنیم تا هنگام انتخاب فیلترهای RF برای برنامه های خود ، تصمیمات آگاهانه ای بگیرند.

اگر برای پروژه خود به فیلترهای RF نیاز دارید و می خواهید در مورد نیازهای موج دار و سایر پارامترهای عملکرد به طور مفصل بحث کنید ، لطفاً برای مذاکره تهیه با ما تماس بگیرید. ما طیف گسترده ای از فیلترهای RF را در دسترس داریم ، از جمله باند - فیلترهای عبور ، فیلترهای SMA RF و فیلترهای BandStop ، و تیم متخصصان ما آماده هستند تا در یافتن راه حل مناسب برای نیازهای خود به شما کمک کنند.

منابع

• Pozar ، DM (2011). مهندسی مایکروویو. ویلی
• Matthaei ، GL ، Young ، L. ، & Jones ، EMT (1964). فیلترهای مایکروویو ، امپدانس - شبکه های تطبیق و ساختارهای اتصال. مک گرا - هیل.
